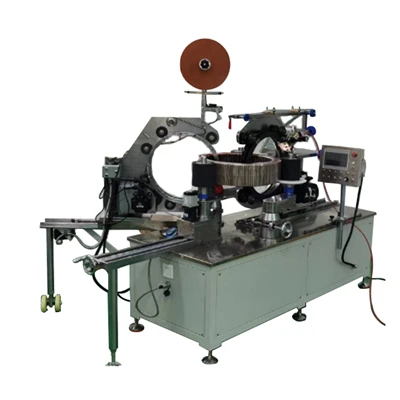

デュアル機能ワインディングテーピングマシン

仕様：



モデル	GWY-700S	コア アウター 直径範囲	450～1300mm
最小 終了した インナー 直径	300mm	最大 終了した 身長	340mm
適合電線 直径範囲	1.0～4.0mm	ワイヤー保管庫 指輪 直径	600mm
ワイヤー保管庫 指輪 仕様	50mm /カスタマイズ可能	巻き上げ 頭 前進/後退 d 脳卒中	600mm
巻き上げ 頭 身長 調整脳卒中	150mm	最大 の負荷 鉄 コア	800kg
テープストレージ 指輪 直径	600mm	テープストレージ 指輪 仕様	20/30mm
テープ巻き 頭 前進/後退 d 脳卒中	600mm	テープ巻き 頭 身長 調整脳卒中	150mm
テープ巻き 頭 運転 システム	サーボモーター	巻き上げ 頭 駆動方式	サーボモーター
ワイヤー アレンジャー駆動方式	サーボモーター	働く 力 供給	220V/50Hz
合計 機械 重さ	約 1200kg	全体 寸法	2300*1600*1750m m



コア 機能的 特徴：



1.巻線ヘッド、テープラッピングヘッドともに電動前進・後退機能と昇降機能を備えており、鉄心やコイル半製品のクレーン吊り上げ作業が容易になります。-



2.電気鉄心クランプ機能を内蔵しています。-クランプトレイはナイロン素材の支持構造を採用しており、クランプ時にコイルを損傷しません。



3.この機械には、統合された巻き取りとテープラッピングのリンク、独立したシングルワインディング、および独立したシングルテープラッピングの3つの動作モードが装備されています。電線巻線と絶縁被覆を同時に完了することも、別個鉄心絶縁被覆モードまたは別個電線巻線モードのみに切り替えることもできます。



4.リンケージ作業モードでは、フィルムラッピングヘッドは自動的かつ正確に巻き取り速度を追跡し、同期フィルムラッピング操作を実行できます。巻取ヘッドに干渉することなく独立して動作し、シンプルで使いやすい操作性を備えています。-



5.電線収納リングには自動電線案内装置が装備されており、電線収納時の自動追跡と整然とした配置を実現します。複数径の同時巻線や多様な仕様に対応します。



6.2組のアクティブワイヤーアレンジャー（鉄心回転駆動構造）は電動スイングアームクランプ構造を採用し、フロント手動テレスコ調整機構（自動弾性テンショナー付）を採用。



応用：



トロイダル巻線機は、トロイダルインダクタ、トロイダルトランス、トロイダル電流トランス、トロイダルコイル、トロイダルチョークコイル、パワーインダクタ、UPSインダクタ、コンバータインダクタ、重量トロイダルコアなどに最適です。
