ダブルアームスリーブケーシング巻取機

設備紹介:



★ 通常の状態では、1回の巻き上げに8秒かかります。巻取り期間は巻取り工程により異なります。

★単体の機械を接続して生産ラインを形成することもできます。製品工程に合わせて、2台、4台、8台など複数台の任意の組み合わせ・分解が可能で、柔軟で多様な生産ライン接続形態が特徴です。

★ 利用可能なモデル: ダブル-アーム シングル-ライン シングル-チューブ、ダブル-アーム ダブル-ライン ダブル-チューブ、ダブル-アーム 3-ライン 3- チューブ、ダブル-アーム 4-ライン 3- チューブおよびその他のねじ切り機。



標準構成



テーピングステーションとバリアテープステーションが一体化されており、トランスの巻線が一度で完了します。プログラミングはシンプルでユーザーフレンドリーです。また、自動スリーブフィードでは調整が不要で、自動位置決めが可能です。-



アップグレード可能な構成:



複数の機械が接続されている、ワイヤの端をスリーブの代わりにテープで巻く、テープを折り返す、小さなテープを貼り付ける、銅箔を巻いてワイヤの端を束ねる、ワイヤの端を折り返さずにテープで巻く、同層を一緒に巻く、同層で3層を一緒に巻く、黒と白のスリーブ、フライングワイヤ結束足、擁壁位置2か所、ゴムコーティング位置2か所、レーザーピーリング（3層絶縁ワイヤ、フィルム巻きワイヤ）、フレームなしのヌオメイ紙巻線、ABBA サンドイッチ巻線プロセス、サブ- メスバックル巻線ワイヤは、お客様が提供するサンプルに従って開発できます。



2. 技術的パラメータ



アイテム	仕様
スピンドル数	1
最高速度	5000RPM
最大ボビン外径	85MM
総袖丈	125MM
適用線径	0.1～0.8MM
制御システム	グルーウィン専用巻線機制御システム
電源仕様	AC220V 50HZ
エア供給仕様	0.5--0.6
機械の寸法	1200(L)*1100(W)*1800(H)
定格電力	3000W
機械重量	450KG
サーボモーター	12個
構造	ロボットアーム2本



機能的特徴: スリーブの通し、巻き取り（エナメル、絶縁、より線、またはシルク被覆ワイヤを使用）、層間絶縁テープ貼り付け、障壁の作成、テープの折り畳み。非常に効率的でユーザーフレンドリーで、主に高精度の鋳造で構築されており、堅牢で耐久性のあるパフォーマンスを実現します。-









ダブルアームケーシングマシンの機能デモンストレーション



1.機能的特徴



• スリーブの通し、巻き取り（複数のワイヤを同時に巻き付けることができます）、直角形成、自動ワイヤ整列（最大 6 ワイヤまで）、絶縁テープの連続ラッピング、層間テープの貼り付け、バリアテープのラッピング、テープスリーブの折り曲げ、ワイヤの破損、およびテープの問題のアラームを実装します。
• 始点と終点には二重ワイヤと二重スリーブがあり、異なるピンで終端することができます (同じスリーブ内の 2 本のワイヤを分離して異なるピンに接続することはできません)。
• 従来のすべての変圧器サイズと複雑な製造プロセスの要件を満たすことができます。
• 太線・細線共通のワイヤ送給構造により、太線と細線の同時生産に適しています。
• スリーブ巻線機は、0.06×600本の撚り線専用構造を搭載可能で、縦型・横型ボビン生産に適しています（オプション）。
• 線径について：最大1200ストランド、最小0.1。より線、フィルム-被覆線、シルク-被覆線、FIW ワイヤ、および 3 層絶縁ワイヤ-にすることができます。

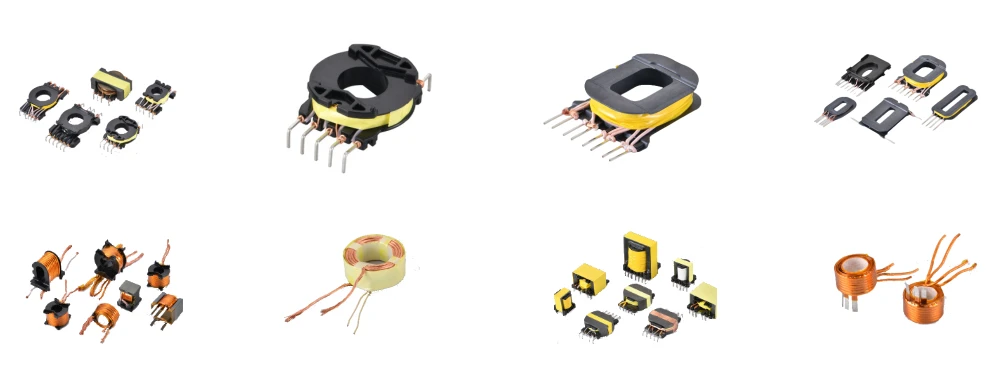

製品例





工場：





ビデオ：
