高周波変圧器用ダブルアームスリーブケーシング巻線機

GWD‑S22 ダブルアームスリーブケーシング巻線機 |自動トランスボビンコイル巻線機



GWD‑S22 ダブル アーム スリーブ ケーシング巻線機は、高周波トランスとインダクタの製造向けに、スリーブの通し、巻線、層間テーピング、障壁形成を統合し、. 5000高速 RPM を実現します。マルチワイヤ、より線、インライン生産ライン構成をサポートします。



製品概要:

GWD‑S22 ダブルアーム スリーブ ケーシング巻線機は、高周波トランス、パワー インダクター、磁気コンポーネントのボビン巻線用に設計された高性能自動コイル巻線ソリューションです。



スリーブの通し、巻線、およびテーピングを複数の独立したステーションに分離する従来のシングルアーム コイル巻線機とは異なり、このダブルアーム ケーシング巻線機は、スリーブの挿入、マルチワイヤの巻線、層間絶縁テーピング、およびバリア テープの成形を 1 つのマシン サイクル内で完了し、手動による取り扱いと中間製品の搬送を大幅に削減します。



標準サイクル時間は、**1 回の巻取りあたりわずか 8 秒**に達します (巻線プロセスのパラメーターに依存します)。

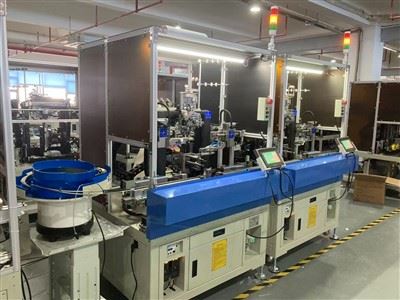

スタンドアロン操作、または 2 ユニット、4 ユニット、8 ユニット以上のモジュール式インライン生産ラインの組み合わせをサポートし、少量多品種の少量生産だけでなく、少量多品種の大量生産にも柔軟な能力拡張を可能にします。



さまざまな変圧器端子要件に適合するために、ダブルアーム単線単管、ダブルアーム複線二管、ダブルアーム三線三管、ダブルアーム四線三管ねじ切り構成など、複数の機械的バリエーションが用意されています。

1. デュアルロボットアーム同期サーボアーキテクチャ

このダブル-アーム-スリーブ-ケーシング巻線機は、**デュアル ロボット アームを駆動する 12 セットのサーボ モーター**を採用し、スリーブの送り、糸通し、ワイヤの配置、およびテーピングの操作に多軸の協調動作制御を実装しています。



- 高精度の鋳造機ベースにより、最高 5000 RPM の高速スピンドル回転時の共振を排除し、低剛性の巻線装置で発生しやすいコイルの位置ずれ、位置ずれ、スリーブのオフセットを回避します。



- 同期モーション ロジックにより、スリーブ ケーシングの挿入とワイヤ配線の間の機械的な競合が解決されます。最大 6 線の自動結線処理、電線端末の直角曲げの形成、コイルの始端と終端での 2 線のダブルスリーブ結線を実現できます。



2. 細線導体および撚り線用のユニバーサルワイヤ送給機構

太い線と細い線を共有する送電構造が実装されており、最小 0.1 mm の単線から **1200 撚りのリッツ線**までの複雑な導体タイプをカバーします。エナメル線、シルク被覆線、FIW 線、フィルム被覆線、三層絶縁線に使用できます。



- 専用オプションモジュールで0.06mm×600本の極細撚り線加工に対応。

- 垂直ボビン タイプと水平ボビン タイプの両方に互換性があり、最大ボビン外径 85 mm、最大スリーブ長 125 mm のほとんどの標準トランス ボビン仕様をカバーします。

- 一貫したワイヤ送給形状により、高速巻線時のエナメル皮膜の傷、導体の伸び、素線の飛散を防ぎます。



3. 統合型テーピングおよびバリアウォール形成ステーション

2 つの内蔵ステーション (テーピング ステーション + バリア テープ ステーション) は、後工程の手動テーピングの代わりに、層間絶縁ラッピングとバリア壁形成を 1 つのワークフローに統合します。



- 連続的な絶縁テープのラッピング、層間テープの貼り付け、およびバリアテープのラッピングはプログラム可能です。

- 本機は、テープ折れアラーム、スリーブミスフィードアラーム、断線アラーム、テープ不足アラームなど、複数の故障をリアルタイムで監視します。これらのセンサーベースの保護により、絶縁層の欠陥によって引き起こされるスクラップ率が削減されます。

4. 専用巻線機制御システム

GREWIN 専用の巻線機制御システムは、フルプロセス ロジックを実行します。オペレーターは、タッチスクリーン HMI を介して、巻き取りパラメータ、テーピングシーケンス、スリーブ位置オフセット、動作プロファイルを設定します。



- 同層マルチワイヤ巻線、ABBA サンドイッチ巻線、オスメスバックル巻線などの複雑な巻線シーケンスは、顧客のサンプル部品に応じてプログラムまたはカスタム開発できます。

- システムは、迅速な製品切り替えのためのレシピ ストレージをサポートし、異なる変圧器モデル間のダウンタイムを最小限に抑えます。



5. モジュール式のアップグレード可能なプロセスモジュール

機械フレームにはオプションのプロセス モジュール用の取り付けインターフェイスが確保されているため、お客様は新しい機器を購入せずに機械の機能を拡張できます。



ワイヤ端テープラッピング（スリーブ交換）、テープ折り返し、小型ステッカーテーピング、銅箔巻き、ワイヤ端結束、白黒二色スリーブ処理、フライングワイヤ結束脚、二重擁壁ステーション、2 つのゴムコーティングステーション、三層絶縁/フィルム包装ワイヤのレーザー剥離、フレームレス Nuomei 紙巻線。

標準構成

✅ 統合されたテーピングステーション + バリアテープステーション、シングルサイクルで完全なトランス巻線を完了
✅ 自動スリーブフィードと自動位置決め。スリーブのセットアップに手動による機械的調整は必要ありません
✅ 直感的なプログラミング HMI、レシピの保存と呼び出しによる迅速な製品切り替え
✅ 長期連続運転安定性を実現する高精度鋳鉄フレーム構造
✅ テープ、スリーブ、断線、材料不足に対するマルチチャンネル障害警報システム



オプション/アップグレード可能な構成

マルチマシンインライン接続、スリーブの代わりにワイヤ端テープラッピング、テープフォールドバック、小さなテープ貼り付け、銅箔巻き、ワイヤ端結束、同層マルチワイヤ巻き、単層内の3線共巻き、白黒スリーブ、フライングワイヤ結束脚、二重擁壁位置、二重ゴムコーティング位置、レーザーピーリング多層絶縁線、フレームレス Nuomei 紙巻、ABBA サンドイッチ巻、オス-メス バックル巻。
お客様の物理サンプルに基づいたカスタムプロセス開発が可能です。



技術仕様



アイテム	仕様
スピンドル数	1
最高速度	5000RPM
最大ボビン外径	85MM
総袖丈	125MM
適用線径	0.1～0.8MM
制御システム	GREWIN専用巻線機制御システム
電源仕様	AC220V 50HZ
エア供給仕様	0.5--0.6
機械の寸法	1200(L)*1100(W)*1800(H)
定格電力	3000W
機械重量	450KG
サーボモーター	12個
構造	ロボットアーム2本





アプリケーションと互換性

ダブルアームスリーブケーシング巻線機 GWD‑S22 は、高周波トランス、SMPS トランス、パワーインダクター、磁気部品のメーカー向けに設計されています。従来の変圧器サイズと洗練された多段階巻線プロセスの製造要件を満たします。この機械はスタンドアロン ユニットとして実行することも、完全自動生産ラインに統合して実行することもできます。



よくある技術的な質問

Q1: ダブルアームスリーブケーシング巻線機と通常の下糸巻線機の主な違いは何ですか?

A: 通常のコイル巻線機はワイヤーを巻くだけです。本機はダブルアーム構造により、スリーブ通し、端子ケーシング、層間テーピング、隔壁形成をインラインで自動実現し、巻線後の複数の手動作業を省略します。



Q2: この機械はリッツ線/多芯線を扱えますか?

A: はい。最大1200芯までのリッツ線に対応します。オプションで極細0.06mm×600本撚り線の専用構造も用意しております。エナメル線、シルク被覆線、FIW、3層絶縁線に対応。



Q3: 複数の GWD‑S22 マシンを 1 つの生産ラインに接続できますか?

A: はい。モジュール式の機械的および電気的インターフェースは、量産向けに 2 ユニット /4 ユニット /8 ユニットのインライン組み合わせをサポートします。



Q4: カスタム巻線プロセスの開発はサポートされていますか?

A: はい。お客様が提供するサンプルに応じて、ABBA サンドイッチ巻線、フレームレス Nuomei 紙巻線などの特殊な巻線ロジックを開発できます。

連絡する

📩 メールアドレス: sales4@coilwindingmachinechina.com
📞 WhatsApp / モバイル: +86 183 2206 6726
🌐 ウェブサイト: www.coilwindingmachinechina.com



変圧器ボビンのサンプルまたは技術図面をお送りください。
24 営業時間以内に詳細なデータシート、ビデオデモ、競合見積を提供します。
