GW-21T6 小型コイルテーピングマシン

テープ幅:5mm/8mm/10mm(シャトルの幅による)
最大巻取速度:300 rpm
最大最終コイル外径:60 mm (最大)
電源電圧：AC220V（50Hz）
メモリ容量:999ステップ
最小最終コイルID:14mm (最小)
最大最終コイル高さ:45 mm (最大)
シャトル径：150mm
正味重量:90KGS
梱包寸法:78 x 78 x 125mm

お問い合わせを送る

ダウンロード

説明

仕様

テープ幅	5mm/8mm/10mm(シャトル幅による)	最大巻取速度	300rpm
最大最終コイル外径	60mm(最大)	記憶容量	999ステップ
最小最終コイル ID	14mm (最小)	供給電圧	AC220V（50Hz）
最大最終コイル高さ	45mm(最大)	スプレッドモーター	ステッピングモーター
シャトルDIA.	150ミリメートル	メインモーター	1/2HP DCモーター
電源	AC200Vプラス10パーセント：50/60Hz	正味重量	90キログラム
梱包寸法	78×78×125mm

トロイダルテーピングマシンの製品紹介:

この装置は台湾CNCコントローラーシステム制御を採用し、高トルクステッピングモーター同期配線と連携し、さまざまな種類のテープの巻き取りに適しており、0-999の異なるデータを保存できます。

特徴：

1. 台湾製コントローラーとインバータードライブを採用しており、省エネ、低騒音、メンテナンスの手間が少なく、長寿命という特徴があります。

2. 多機能マイコン設計、データ設定が簡単、電源を切ってもデータは1年以上保存可能です。

3. 保存テープの長さを設定できます。

4. 製品に合わせてパラメータ（内径、外径、高さ、線径、巻数）を編集できます。

5. 巻き上げモードは正転・逆転の2種類があり、角度巻きも設定可能です。

6. 0-999 ステップの容量、保管および巻取り速度を個別に設定でき、さまざまな巻取り方向、巻取り角度、および巻取り速度を個別に設定できます。

分割角度を選択できます。

利点:

1. デジタルコアテーピングマシンは安定性が高く、長時間作業できます。

2.仲介業者が無く、1枚からでも卸価格

3. メーカーによる研究開発・生産と出荷時の専用検査

4.長年の機器は強力なアフターセールスチームに焦点を当てています

5. 設備の現場デバッグ指導デジタルコアテーピングマシン

応用：

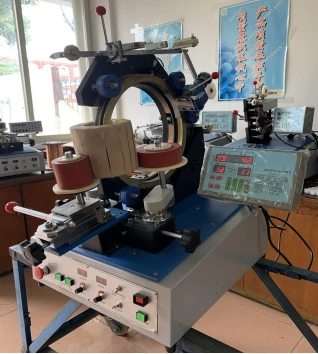

巻かれたコイルに絶縁テープを貼り付ける高速デジタルコアテーピングマシンです。トロイダルインダクタ、トロイダルトランス、トロイダル電流トランス、トロイダルコイル、トロイダルチョークコイル、パワーインダクタ、パワーマグネティックス、UPSインダクタ、コンバータインダクタ、ヘビートロイダルコアなどに最適です。コイルはオペレータによって回転台上に配置されます。スピンドルを回転させると、機械が自動的に必要な巻数の絶縁テープを貼り付け、ワイピング動作でテープの端を固定し、機械からコイルを排出する。正確で信頼性の高いデジタルコアテーピングマシンです。トロイダルコアや巻線に絶縁テープを巻くのに使用します。デジタルコアテーピングマシンは、カプトン、ポリエステル、PEN、PVC、PPS、その他のほとんどの織物および不織布タイプを含む、さまざまな絶縁テープで動作するように設計されています。
