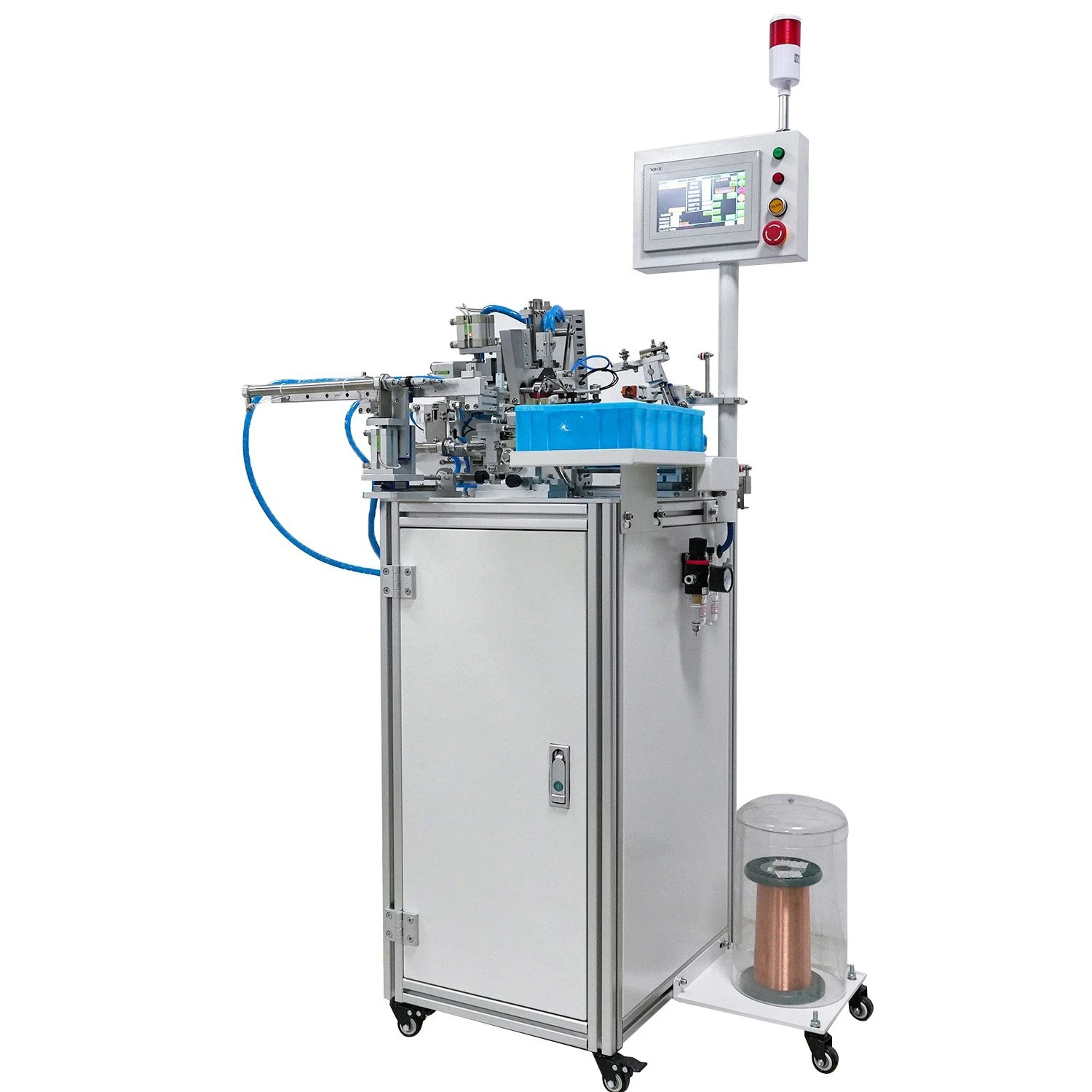

ターン数の精度は、あらゆるパフォーマンス指標の中で最も基本的なものの 1 つです。{0}全自動ワインディングマシーン-変圧器の製造、インダクタの製造、ボイスコイルの製造、または RFID コイルや小型センサー コイルなどのマイクロエレクトロニクス アプリケーションに使用される場合も同様です。-世界の製造業が高度な自動化、より厳格な公差要件、継続的な品質トレーサビリティに移行するにつれ、卓越したターンカウント精度に対する要求がかつてないほど高まっています。{3}}

現代の生産環境では、巻線の欠落、余分な巻線、または微妙に不正確な巻数が、電気的性能のドリフト、インダクタンスの不整合、コイルのブザー音、磁気の不均衡、製品寿命の短縮、さらにはパワー エレクトロニクスの壊滅的な故障などの重大な結果を引き起こす可能性があります。{0}したがって、コイル-ベースのコンポーネントの信頼性と競争力には、すべてのターンが正確に配置、カウント、制御されることを保証することが不可欠です。

この記事では、メーカーがどのようにして回転数の精度を確保するかについて、-業界レベルで詳しく説明しています-。{2}}自動巻線機、 含むCNC巻線機, サーボコイルワインダー, トロイダル巻線機, 高精度ボビン巻線機-, マルチ-スピンドル高速-ワインダー、など。内容には、機械工学、自動化制御、電気フィードバック システム、ソフトウェア アルゴリズム、工具設計、安定した正確な回転数パフォーマンスを総合的に保証する品質管理戦略が含まれています。-

1. エンコーダ-ベースの回転フィードバック: 回転精度の中核

1.1 スピンドル上の高解像度エンコーダ-

のスピンドル自動コイルワインダー高解像度ロータリー エンコーダが搭載されています。-このコンポーネントは、回転角度と速度に関するリアルタイムのフィードバックを提供します。-エンコーダの 1 回転あたりのパルス数 (PPR) が高いほど、マシンは各分数回転をより正確に決定できます。

例えば：

ローエンドのワインダーは次のようなものを使用できます。-1,000-PPR光学式エンコーダ

ミッドレンジのマシンが使用する-5,000 ～ 10,000-PPR 磁気または光学式エンコーダ

高い精度-CNC巻線機使用20,000 ～ 50,000-PPR エンコーダ

エンコーダ出力はモーター ドライバーとマシン コントローラーによって処理され、指令されたすべての回転が正確に実行されることが保証されます。

1.2 最高の精度を実現するデュアル エンコーダ システム-

高度な巻線装置などサーボ-駆動のトロイダル巻線機そしてマイクロコイル自動巻線システム-、使用してもよいデュアル エンコーダ構成-:

スピンドル上の 1 つのエンコーダ (回転追跡)

ワイヤトラバースシステム上の 1 つのエンコーダ（ワイヤ-}ガイドのフィードバック）

これにより、回転とワイヤの配置が確実に同期され、回転数の精度がさらに安定します。{0}}

2. サーボ モーター制御と閉ループ アルゴリズム-

2.1 サーボモーターとステッピングモーター

古いマシンではステッピング モーターがよく使用されていましたが、これは開ループであり、負荷がかかるとステップが失われる傾向がありました。{0}モダンなサーボコイルワインダー優れたトルク安定性、速度精度、閉ループ補正を実現するサーボ モーターを使用します。-

サーボ システムは以下を提供します。

リアルタイムのエラー修正-

高回転でも低回転でも速度の安定性

一定のトルク出力

高い加減速性能

張力の変動を即座に補正

そのため、回転精度を±0.1回転以内に抑える必要がある設定にはサーボモーターが必須となります。

2.2 滑らかで正確な動きを実現する PID 制御

内部のコントローラーコンピュータ-制御の巻線機PID (比例-積分-微分) アルゴリズムを使用して、張力や摩擦条件が変化してもスムーズな回転を維持します。

細かく調整された PID システム:

回転時のオーバーシュートとアンダーシュートを低減

層の移行中に正確なセトリングを保証します

始動から停止まで一定の回転速度を維持します。

この安定性は正確なターンカウントに直接関係しています。{0}}

3. 高度なワイヤー張力制御システム

ワイヤーの張力は、ターンの精度に間接的ですが強力な影響を与えます。理想的なシナリオでは、各回転でボビン上でワイヤが正確に 1 回転します。ただし、ワイヤ張力が変動するとマンドレルやボビンに滑りが発生する場合があります。

3.1 巻線機の張力システムの種類

巻線装置のタイプが異なれば、使用する張力制御メカニズムも異なります。-

3.2 電子閉ループ張力制御-

電子テンショナーはロードセルを使用してリアルタイムのワイヤ張力を測定します。{0}このフィードバックは次の宛先に送信されます。自動コイル巻線機の張力機構を即座に調整するコントローラー。

利点は次のとおりです。

長い生産サイクルにわたってゼロドリフト

スプール直径の変化を補正

急激なテンション低下による滑りを防止します。

均一なコイルパッキングと回転精度を確保

3.3 ダンサーアームシステム

ダンサーアームは一般的に使用されます高速自動ワインディングマシン-。これらはリアルタイムの張力バッファとして機能し、開始/停止サイクル中の突然の変動を吸収し、安定したワイヤ送出を保証します。-ダンサー アームは、ターンの不正確さの原因となる微小な滑りを防ぐのに役立ちます。-

4. 機械的滑り止め設計と固定技術-

ボビンまたはコアがスピンドルに対して滑ると、回転の不正確さが発生する可能性があります。最新のワインダーは、安定した回転を保証するために最適化された機械的治具を使用しています。

4.1 ボビン巻線機のマンドレル設計

で精密ボビンワインダー、マンドレルは次のように設計されています。

ボビン芯を最小限の隙間で取り付けます

滑り止めコーティングを使用する-

空気圧クランプを適用して一貫したグリップを実現

同軸アライメントをサポートして振動を最小限に抑えます

4.2 コレットおよびチャックシステム

機械のような多軸自動巻線機-多くの場合、精密コレットが使用されます。高品質のコレットは次の機能を提供します。-

強力なラジアルクランプ

バックラッシゼロ

荷重時の変形が少ない

長時間の走行でも安定したグリップ力を実現

これらの機能により、スピンドルのすべての回転が直接回転動作に変換されます。

4.3 トロイダルコアのクランプ

トロイダル コア巻線の場合、クランプが不適切だと微小回転が発生し、巻数に影響を与える可能性があります。-プレミアム自動トロイダル巻線機埋め込む：

周回ヘッドの安定化

フェライト コア用のソフト パッド クランプ-

回転防止ロック-

サーボ-同期リング回転メカニズム

このような設計により、回転の滑りの可能性が排除されます。

5. インテリジェントな回転監視ソフトウェアとデジタル制御システム-

最新の巻線機は本質的に、機械工学、エレクトロニクス、高度なソフトウェア アルゴリズムを組み合わせたメカトロニクス システムです。ソフトウェア層は、回転精度を確保する上で重要な役割を果たします。

5.1 リアルタイムターンカウンター-

毎自動コイルワインダーエンコーダーパルスに基づいて回転を追跡するデジタルターンカウンターが含まれています。高度なカウンターには次のものが含まれます。

過速度保護

ターン-の検出ミス

リアルタイムのエラー修正-

複数軸の同期-

5.2 ソフトウェアアラームとインターロック

回転精度は複数の安全層によって保護されています。

テンションの急激な変化を警報

主軸失速警報

エンコーダの不一致のアラーム

異常な速度スパイクのアラーム

断線検出時のプログラムインターロック

これらのシステムにより、欠陥のあるコイルが知らずに生産ラインに流れ続けることがなくなります。

5.3 データロギングと品質トレーサビリティ

現代の工場では、多くの場合、規制や顧客の基準により完全なトレーサビリティが要求されます。産業用巻線機記録：

ターン数

張力データ

速度プロファイル

オペレーターのログ

ロット番号

エラー発生

このデジタル記録はプロセスの信頼性を維持し、継続的な改善をサポートします。

6. 校正と予防保守

精密巻線機は長期的な回転精度を確保するために定期的に校正を受ける必要があります。{0}}

6.1 エンコーダのキャリブレーション

エンコーダを調整すると、長期的なドリフトを防ぐことができます。{0}}手順には以下が含まれます。

ゼロ点再校正

パルス幅の検証-

パルス{0}}損失テスト

エンコーダ-から-モーターの位置合わせチェック

6.2 サーボシステムのチューニング

時間の経過とともに、機械コンポーネントとドライバーのパラメーターは変化します。サーボ調整により次のことが保証されます。

正確な速度制御

安定したジャーク/加速

長期的な回転精度-

これは特に重要です高速 CNC 巻線機-.

6.3 機械部品の検査

定期検査により、巻線機が機械的に安定した状態に保たれることが保証されます。

マンドレルの摩耗チェック

コレットの変形チェック

ベルトの張り調整

ベアリングの潤滑

テンショナーの校正

これらの手順により、機械的な問題が回転精度に影響を与えるのを防ぎます。

7. 環境およびプロセス制御要素

機械が完全に校正されていても、環境条件により変動が生じる可能性があります。

7.1 温度制御

ワイヤーは熱を受けると膨張し、冷たくなると収縮します。次のような高精度の環境では、-マイクロコイル巻線機-製造室は温度管理されています（通常 22 ± 2 度）。{0}}

7.2 湿度管理

湿度は絶縁コーティングに影響を与え、ワイヤの摩擦を変化させる可能性があります。適切な湿度範囲により、層間の微小な滑りが防止されます。-

7.3 防振

産業用高速巻取り装置-ターンの配置に微妙に影響を与える可能性のある外乱を防ぐために、振動減衰ベースに設置することもできます。{0}

8.-巻線後の品質検証手法

機械が完璧に動作する場合でも、検証は不可欠です。

8.1 ターン検証のための電気測定

電気テストでは、回転数が期待どおりかどうかを検証します。測定には次のものが含まれます。

直流抵抗(DCR)

インダクタンス試験

インピーダンス解析

共振周波数の検出

これらのテストはターン数と強い相関があります。

8.2 画像検査システム (AVI)

自動カメラシステムは以下を検証します。

レイヤーの完全性

サイドエッジの配置-

隙間や巻きの緩みがないこと

開始/終了ワイヤ位置

これらの AVI システムは以下の分野で一般的です。自動インダクタ巻線ライン.

8.3 寸法検査

機械的測定により次のことが保証されます。

コイル高さ

層の厚さ

外径と内径

巻線密度

寸法の一貫性は、回転精度の強力な指標です。

9. 回転精度を維持するためのプロセスエンジニアリングのベストプラクティス

プロセスエンジニアは標準化された手順を使用して、自動コイル巻線機一貫して正しいターン数を生成します。

9.1 標準化されたセットアップ手順

生産を開始する前に:

オペレーターは固定されたセットアップチェックリストに従います

工具は検査されます

張力は校正されています

ワイヤーの位置が確認されています

試作コイルの製作とチェックを行います

9.2 オペレーターのトレーニング

高度な自動化を行ったとしても、オペレーターのスキルは重要です。適切なトレーニングには次のものが含まれます。

滑りの兆候を特定する

アラームコードを理解する

基本的なマシンキャリブレーションの実行

不良コイルを早期に排除

9.3 継続的なプロセス監視

スマートファクトリーは MES システムを使用して以下を追跡します。

サイクルタイム

ターン数の差異

歩留まり率

機械の稼働率

これにより、異常が発生した場合に即座に修正することができます。

10. 将来の旋回精度を実現する AI とインダストリー 4.0 の統合

コイル巻線精度の将来は、AI 支援による生産へと移行しています。{0}

10.1 AIを活用した予知保全

AI アルゴリズムはマシンのパターンを分析して次のことを予測します。

エンコーダドリフト

モーターの摩耗

テンショナーの劣化

治具の緩み

予測メンテナンスにより、旋回精度の問題が発生する前に防止されます。{0}

10.2 マシンビジョン-のターンカウント

いくつかの先進的なコイル巻線システムAI-ビジョンを使用してコイルの形成時に直接分析し、マイクロ コイル製造における新しいテクノロジーであるターンごとの配置を検証します。{{1}{2}

10.3 スマート適応制御

AI- 駆動のコントローラーは以下を自動的に調整します。

張力

スピード

トルク

ワイヤー-ガイド パス

これにより、従来の制御システムが達成できる精度をさらに超えて精度が向上します。

結論

全自動巻線機の回転数の精度を確保することは、複雑で学際的なエンジニアリングの課題です。{0}成功は次の組み合わせによって決まります。

高精度エンコーダ-

サーボモーター制御

安定した張力システム

-滑り止め金具

インテリジェントな方向転換-監視ソフトウェア

適切な校正と予防保守

厳格な検証技術

環境管理

AI-支援予測システム（将来の傾向）

を使用しているかどうかCNC巻線機, 自動トロイダル巻線機, 精密ボビンワインダー, 高速サーボコイルワインダー-、 またはマルチスピンドルコイル巻線システム-これらの原則により、すべてのコイルが信頼性の高い再現可能な回転精度で厳格な性能基準を満たしていることが保証されます。
